一、鄭州市政道路混凝土路面攤鋪機應(yīng)用注意事項

1、攤鋪層形成波浪

（1 ）攤鋪機起步時形成的波浪。攤鋪機起步時形成的凹陷和凸起分別是由于初始仰角過小或過大造成的。有時，雖然初始仰角設(shè)置不正確、鋪面也無明顯缺陷，但壓路機碾壓后就形成凹陷和凸起，即使盡力修補也無濟(jì)于事，因此選擇合適的初始仰角就顯得特別重要。一般初始工作仰角要在鋪筑試驗段時確定，一旦確定后就不要隨意變動，并且隨溫度的變化要作適當(dāng)?shù)牡蛘?，溫度高時應(yīng)略大，溫度低時應(yīng)略小。

（2 ）混合料性質(zhì)不穩(wěn)定而形成的波浪?；旌狭闲再|(zhì)不穩(wěn)定而產(chǎn)生的波浪具有很大的隨機性，其與混合料的變化息息相關(guān)，多見于攤鋪作業(yè)中工作仰角頻繁變化時。如果攤鋪的混合料本身性質(zhì)不穩(wěn)定，或者溫度過高、瀝青含量過多、礦粉摻量過多等，都易使攤鋪厚度發(fā)生變化從而產(chǎn)生波浪。這主要是因為混合料中瀝青與礦粉的過量均會減小其承載力N，熨平板工作仰角增大使鋪層厚度不準(zhǔn)；此外，在攪拌以及運輸過程中管理不當(dāng)，如出現(xiàn)嚴(yán)重離析或缺乏必要的保溫措施等，都會使其性質(zhì)發(fā)生變化，從而影響鋪層厚度，故應(yīng)根據(jù)混合料性質(zhì)的變化及時地改變熨平板的工作仰角。

2、 路面面層開裂

（1 ）全寬型裂縫。這是由于攤鋪機在攤鋪混合料時向前推動的速度太快造成的。若熨平板翹曲或損壞，面層也可能發(fā)生裂縫：混合料溫度過低、用冷的攤鋪機熨平以及瀝青混合料中使用過粗的集料等，都會導(dǎo)致面層開裂。解決方法是，使混合料的攤鋪溫度為120～150℃；對攤鋪機的熨平器預(yù)熱；修復(fù)磨損的熨平板：降低攤鋪機的速度，使其攤鋪速度為2-6m/rain。

（2） 中心型和外側(cè)型裂縫。攤鋪機熨平器前緣拱度太小會導(dǎo)致面層中心開裂；熨平器前緣拱度太大會導(dǎo)致瀝青混合料的兩個外側(cè)邊緣開裂。對于大多數(shù)混合料來說，熨平器前緣的拱度比后緣的拱度要稍微大一些。若瀝青混凝土材料沒有填在攤鋪機熨平器中央螺旋推運器變速器下方，也可能導(dǎo)致面層中心開裂；若進(jìn)料器活門的安裝不適當(dāng)和磨損，或者是螺旋推運器上擰緊軋條的螺釘安裝不適當(dāng)，也會導(dǎo)致面層中心開裂。

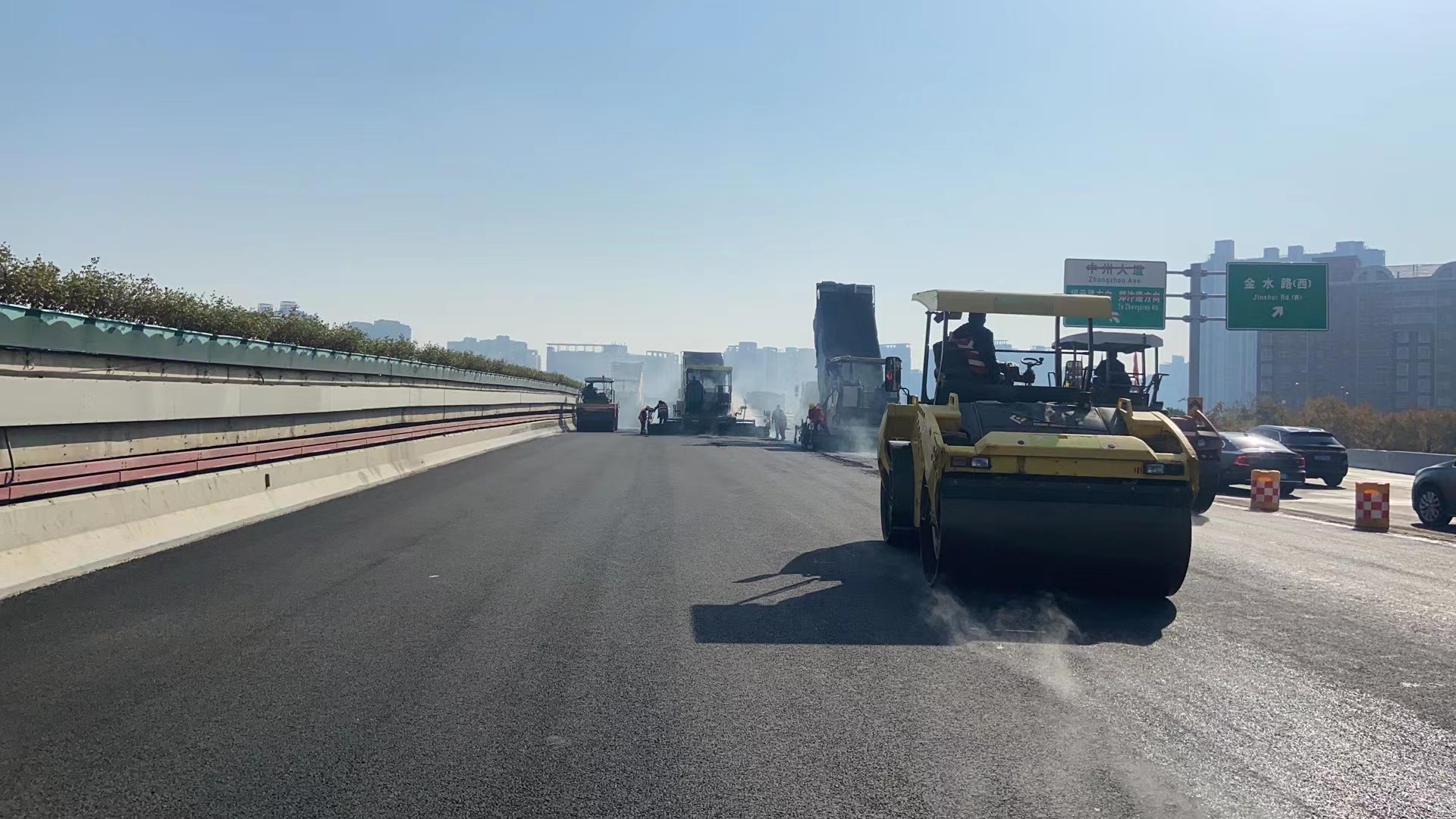

鄭州瀝青路面施工
